انواع UPS صنعتی و کاربرد آن در صنایع

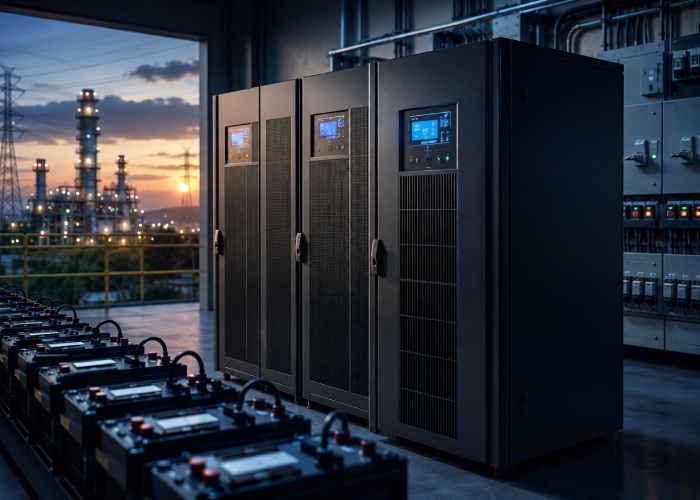

یو پی اس صنعتی دستگاهی برای تأمین برق بدون وقفه و حفاظت از تجهیزات حساس در کارخانهها، نیروگاهها، خطوط تولید، مراکز کنترل و سایر محیطهای صنعتی است. این دستگاه هنگام قطع برق یا بروز اختلال در شبکه، انرژی ذخیرهشده در باتری را در اختیار مصرفکننده قرار میدهد و در مدلهای پیشرفته، مشکلاتی مانند افت و افزایش ولتاژ، تغییر فرکانس، نویز و برخی اعوجاجهای برق را نیز کنترل میکند.درک این عملکرد، بدون آشنایی با ساختار و وظیفه کلی یو پی اس کامل نیست؛ به همین دلیل، پیش از بررسی مدلهای صنعتی میتوان با مفهوم یو پی اس چیست و کاربرد اصلی آن آشنا شد.
برخلاف تصور رایج، هر یو پی اس صنعتی الزاماً سهفاز یا بسیار پرقدرت نیست. نوع ورودی و خروجی، توان و ساختار دستگاه باید بر اساس نوع بار و شرایط واقعی پروژه انتخاب شود. با ما همراه باشید تا بیشتر بررسی کنیم یو پی اس صنعتی چیست و چگونه کار میکند.
یو پی اس صنعتی چگونه کار میکند؟
یو پی اس میان منبع برق و تجهیزات مصرفکننده قرار میگیرد. در شرایط عادی، انرژی موردنیاز بار را از شبکه دریافت میکند و همزمان باتری را در وضعیت آماده نگه میدارد. هنگام قطع برق، باتری انرژی ذخیرهشده را تأمین کرده و اینورتر آن را به برق مناسب تجهیزات تبدیل مینماید.
در مدلهای آنلاین، روند کار متفاوت و کاملتر است. برق ورودی ابتدا به جریان مستقیم و سپس دوباره به جریان متناوب مناسب بار تبدیل میشود.
هدف اصلی یو پی اس طبق استاندارد IEC 62040-3 نیز حفظ پیوستگی برق بار است.

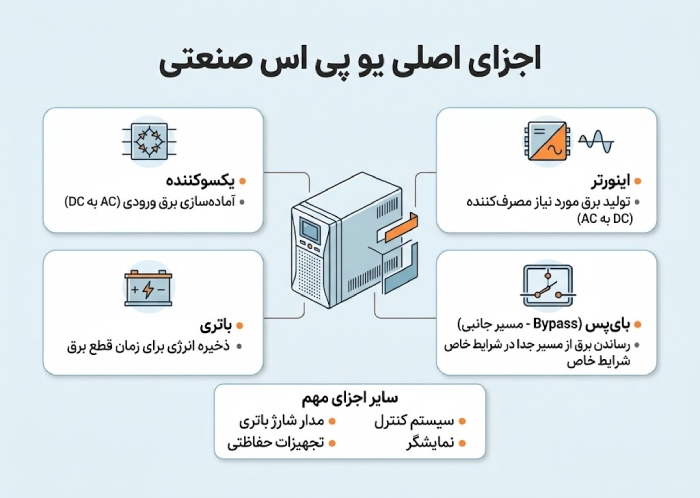

اجزای اصلی یو پی اس صنعتی چیست؟
ساختار دقیق دستگاه بسته به طراحی سازنده متفاوت است، اما بیشتر یو پی اسهای صنعتی از چند بخش اصلی تشکیل میشوند. در ادامه بررسی میکنیم که اجزای یو پی اس صنعتی چیست:
یکسوکننده برق ورودی را برای بخش جریان مستقیم آماده میکند. اینورتر برق موردنیاز مصرفکننده را تولید کرده و باتری انرژی لازم برای زمان قطع برق را ذخیره مینماید.
در بسیاری از دستگاهها مسیر بایپس نیز وجود دارد. این مسیر در شرایط مشخص میتواند برق را از مسیری جدا از بخش اصلی تبدیل توان به مصرفکننده برساند.
سیستم کنترل، نمایشگر، مدار شارژ باتری و تجهیزات حفاظتی نیز از دیگر اجزای مهم دستگاه هستند.

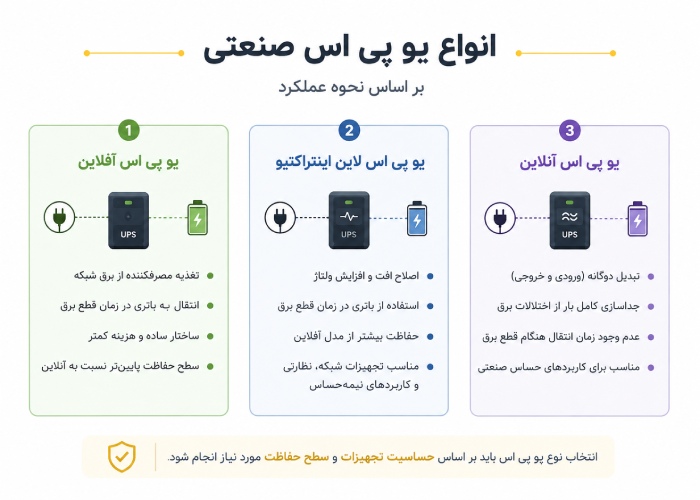

انواع یو پی اس صنعتی کداماند؟
یکی از مهمترین تقسیمبندیها، دستهبندی بر اساس نحوه عملکرد دستگاه است. بهطور کلی انواع یو پی اس صنعتی اصلی شامل آفلاین، لاین اینتراکتیو و آنلاین میشود:
یو پی اس آفلاین
در یو پی اس آفلاین، مصرفکننده در وضعیت معمول عمدتاً از برق شبکه تغذیه میشود. هنگامی که برق قطع یا از محدوده قابل قبول خارج شود، دستگاه بار را به باتری و اینورتر منتقل میکند.
مزیت اصلی این ساختار، سادگی و هزینه کمتر است؛ اما سطح حفاظت آن نسبت به مدل آنلاین پایینتر خواهد بود.
یو پی اس لاین اینتراکتیو
نوع لاین اینتراکتیو یک مرحله بالاتر از یو پی اس آفلاین قرار میگیرد. این دستگاه میتواند برخی افتها و افزایشهای ولتاژ را بدون استفاده مداوم از باتری اصلاح کند و در زمان قطع برق نیز از انرژی باتری بهره ببرد.
این مدل بیشتر برای تجهیزاتی مناسب است که به حفاظت بیشتری از مدل آفلاین نیاز دارند. برای برخی تجهیزات شبکه، سامانههای نظارتی یا کاربردهای نیمهحساس میتوان این ساختار را بررسی کرد.
یو پی اس آنلاین
در بسیاری از کاربردهای حساس صنعتی، یو پی اس آنلاین با تبدیل دوگانه گزینه تخصصیتر در بین انواع یو پی اس صنعتی است. در این ساختار، برق ورودی ابتدا تبدیل شده و سپس برق خروجی مجدداً برای مصرفکننده تولید میشود.
مزیت اصلی این روش، جداسازی بیشتر بار از اختلالات برق ورودی و نبود زمان انتقال عملی هنگام قطع برق است.
تفاوت یو پی اس معمولی و یو پی اس صنعتی چیست؟
تفاوت اصلی فقط در «بزرگتر بودن» دستگاه خلاصه نمیشود. یو پی اس صنعتی باید متناسب با شرایط سختتر بهرهبرداری و اهمیت بالاتر بار انتخاب گردد.
در محیط صنعتی دستگاه با گرما، گردوغبار، نوسان برق، بارهای غیرخطی، تجهیزات سهفاز یا جریانهای لحظهای زیاد روبهرو است. همچنین امکان کار طولانیمدت، تعمیرپذیری، وجود بایپس، قابلیت پایش، افزونگی و سازگاری با سیستم کنترل مجموعه اهمیت بیشتری پیدا میکند.
| ویژگی | UPS معمولی | UPS صنعتی |
|---|---|---|
| محیط کاری | شرایط معمولی | محیطهای گرم، پرگردوغبار و صنعتی |
| نوع بار | تجهیزات اداری و خانگی | تجهیزات حساس و بارهای صنعتی |
| توان و ظرفیت | معمولاً پایینتر | مناسب بارهای متوسط تا بسیار سنگین |
| تحمل نوسان و اضافهبار | محدودتر | بالاتر و متناسب با شرایط صنعتی |
| تعمیر و نگهداری | سادهتر | طراحیشده برای سرویس و تعمیرپذیری بهتر |
| کاربرد | کامپیوتر، تجهیزات اداری و شبکه | PLC، سرور صنعتی، ابزار دقیق و سیستمهای کنترل |
یو پی اس صنعتی در چه مکانهایی استفاده میشود؟
در صنایع مختلف کاربرد یو پی اس صنعتی چیست؟ مهمترین کاربرد آن در بخشهایی است که قطع ناگهانی برق میتواند باعث توقف تولید، از دست رفتن اطلاعات، اختلال در کنترل فرایند یا ایجاد مشکل در عملکرد تجهیزات شود.
از کاربردهای متداول میتوان به سیستمهای کنترل و اتوماسیون، تجهیزات ابزار دقیق، پیالسی، اتاق کنترل، شبکه و سرورهای صنعتی، تجهیزات مخابراتی، سامانههای حفاظتی، برخی تجهیزات آزمایشگاهی و بخشهای حساس نیروگاه اشاره کرد.
در یک خط تولید نیز لزوماً تمام موتورها و ماشینآلات به یو پی اس متصل نمیشوند. ابتدا بارهای حیاتی شناسایی شده و سپس بر اساس اهمیت آنها سیستم برق اضطراری طراحی میشود.
یو پی اس صنعتی تکفاز بهتر است یا سهفاز؟
این انتخاب به نوع شبکه و تجهیزات مصرفکننده بستگی دارد. اگر بارهای حیاتی تکفاز و توان موردنیاز محدود باشند، امکان استفاده از یو پی اس تکفاز وجود دارد. برای بارهای بزرگتر و تجهیزاتی که ورودی سهفاز دارند، معمولاً سیستم سهفاز مناسبتر خواهد بود.
ظرفیت یو پی اس صنعتی چگونه تعیین میشود؟
ظرفیت انواع یو پی اس صنعتی نباید با حدس یا تنها بر اساس مجموع وات تجهیزات تعیین شود. برای انتخاب صحیح باید توان واقعی بار، توان ظاهری، ضریب توان، میزان اضافهبار و جریان لحظهای راهاندازی تجهیزات مشخص شود. موتور، پمپ، ترانس و بعضی تجهیزات صنعتی ممکن است در لحظه شروع کار جریان بیشتری نسبت به حالت عادی مصرف کنند.
| عامل تعیینکننده | چه چیزی را مشخص میکند؟ | چرا مهم است؟ |
|---|---|---|
| توان واقعی بار | مصرف واقعی تجهیزات | جلوگیری از انتخاب UPS کوچکتر از نیاز |
| توان ظاهری و ضریب توان | ظرفیت موردنیاز بر حسب kVA | جلوگیری از محاسبه اشتباه ظرفیت |
| جریان راهاندازی | نیاز لحظهای تجهیزات | مهم برای موتور، پمپ و ترانس |
| مدت پشتیبانی | ظرفیت بانک باتری | پشتیبانی چند دقیقهای یا چندساعته |
| توسعه آینده | افزایش احتمالی بار | جلوگیری از تعویض زودهنگام UPS |
| نوع شبکه | تکفاز یا سهفاز بودن سیستم | هماهنگی UPS با برق ورودی و بار |
مدت زمان پشتیبانی نیز باید جداگانه مشخص شود. یو پی اسی که قرار است فقط تا روشنشدن ژنراتور برق را حفظ کند، به بانک باتری متفاوتی نسبت به سیستمی نیاز دارد که باید یک ساعت تجهیزات را روشن نگه دارد.
هنگام انتخاب یو پی اس صنعتی به چه نکاتی توجه کنیم؟
پیش از خرید، ابتدا فهرست بارهای حیاتی را تهیه و توان آنها را مشخص کنید. سپس نوع برق ورودی و خروجی، مدت پشتیبانی موردنیاز، جریان راهاندازی، شرایط دمایی محل نصب، امکان توسعه آینده و نیاز به افزونگی بررسی شود. در واقع بهترین یو پی اس صنعتی برای هر پروژه، لزوماً پرقدرتترین یا گرانترین مدل نیست؛ دستگاهی است که از نظر ظرفیت، نوع بار، مدت زمان پشتیبانی و شرایط کاری، با نیاز واقعی مجموعه هماهنگ باشد.
در پروژههای حساس، مشخصاتی مانند تحمل اضافهبار، کیفیت ولتاژ خروجی، راندمان، وضعیت باتری، بایپس، امکان کار موازی، سیستم پایش و خدمات پس از فروش نیز اهمیت دارند.
تأمین یو پی اس صنعتی از مجموعه سینرژی
در این مقاله بررسی کردیم که یو پی اس صنعتی چیست. برای انتخاب و تأمین یو پی اس صنعتی از مجموعه سینرژی پیش از خرید، مشخصات دقیق بار و شرایط پروژه تعیین شود. توان تجهیزات، نوع برق ورودی و خروجی، مدت زمان پشتیبانی، حساسیت مصرفکننده و شرایط محل نصب مستقیماً بر انتخاب دستگاه و باتری اثر میگذارند. جهت کسب مشاور و خرید با ما تماس بگیرید.
سوالات متداول
- یو پی اس صنعتی چیست؟
یو پی اس صنعتی منبع برق بدون وقفهای است که برای حفاظت و ادامه تغذیه تجهیزات حساس در محیطهای صنعتی هنگام قطع یا اختلال برق استفاده میشود.
- انواع یو پی اس صنعتی چیست؟
از نظر نحوه عملکرد، سه ساختار اصلی آفلاین، لاین اینتراکتیو و آنلاین وجود دارد. برای بارهای بسیار حساس صنعتی معمولاً ساختار آنلاین بیشتر مورد توجه قرار میگیرد.
- آیا همه یو پی اسهای صنعتی سهفاز هستند؟
خیر. یو پی اس صنعتی میتواند تکفاز یا سهفاز باشد. انتخاب آن به ظرفیت بار، نوع تجهیزات و شبکه برق پروژه بستگی دارد.
- آیا یو پی اس میتواند کل کارخانه را روشن نگه دارد؟
از نظر فنی طراحیهای مختلفی امکانپذیر است، اما معمولاً یو پی اس برای بارهای حیاتی و حساس انتخاب میشود و برق اضطراری بارهای بزرگ با معماری مناسب دیگری مانند ژنراتور نیز هماهنگ میشود.
- برای خرید یو پی اس صنعتی چه اطلاعاتی لازم است؟
توان و نوع بار، تعداد تجهیزات، برق تکفاز یا سهفاز، مدت زمان پشتیبانی، جریان راهاندازی و شرایط محیط نصب از اطلاعات اصلی موردنیاز هستند.
